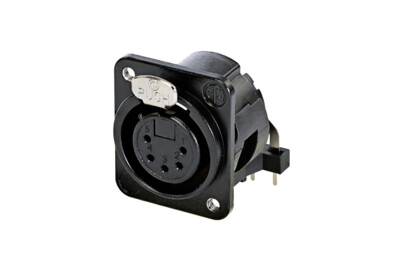

NC5FDM3-H-BAG-1

5 polige Chassisbuchse, horizontale Leiterplattenmontage, schwarz verchromtes Gehäuse, silber beschichtete Kontakte, M3 Gewinde

Kompaktes Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet.

Der Einsatz lässt sich NICHT aus dem Gehäuse entfernen.

Das Metallgehäuse bietet die beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen.
Das Duplex Massekontakt sorgt für eine bessere Kontaktintegrität zwischen der Einbaubuchse und den Kabelstecker.
Massekontakt kann einfach mit Pin 1 verbunden werden
Installationskompatibilität durch Standard D Gehäuse
Der Einsatz lässt sich NICHT aus dem Gehäuse entfernen.
Leiterplattenmontage

Technische Informationen

Elektrisch
Capacitance between contacts	≤ 7 pF
Contact resistance	≤ 5 mΩ
Dielectric strength	1.5 kVdc
Insulation resistance	> 10 GΩ (initial)
Rated current per contact	7.5 A
Rated voltage	< 50 V

Mechanische Daten
Insertion force	≤ 20 N
Withdrawal force	≤ 20 N
Lifetime	> 1000 mating cycles
Wiring	Horizontal PCB mount
Locking device	Latch lock
Mounting direction	Rear mounting
Chassis shape	D
Mounting	Mounting holes with M3 threads
