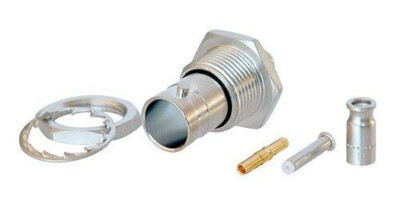

NBTB75IFI4

NBTB75IFI4

BNC Kabelbuchse zur Panel-Montage, isoliert

Neutriks 75 Ω BNC Kabelbuchsen zur Panel-Montage bieten ausgezeichnete Rückflussdämpfungswerte und sind daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste und nicht abnützende Verbindung.

Passende Kabel:
Belden 1520A, Belden 1521A, Belden 1522A, Belden 179DT, Draka 0.31/1.45 AF, Draka 753-1304(2), Draka 755-1302, Suhner G02233, ZNK CM14B

Crimp Grösse:
Pin: 1.6 mm (square)
Schirm: 4.06 mm (hex)

Datenblatt Download

Features & Benefits

  • Vergoldeter Innenkontakt
  • Exakte 75 Ω Impedanz, ideal für HD Signale (geringste Rückflussdämpfung)
  • Isolierte Panel Montage (verhindert mögliche Erdungsprobleme und Einflüsse durch andere Verbindungen, die über dasselbe Panel geleitet werden)

Downloads

Technische Informationen

Produkte
Titel NBTB75IFI4
Verbindungstyp BNC 75 Ω
Geschlecht female
Elektrisch
Durchgangswiderstand ≤ 3 mΩ (inner)
Durchgangswiderstand ≤ 2 mΩ (outer)
Durchschlagsfestigkeit 0,75 kVdc
Impedanz 75 Ω
Isolationswiderstand > 5 GΩ
Nennspannung <50 V
VSWR ≤1.050/>32 dB up to 1 GHz
≤1.065/>30 dB up to 2 GHz
≤1.100/>26 dB up to 3 Ghz
Mechanische Daten
Kabeldurchmesser 4.0 - 7.7 mm
Kabel Zugentlastung > 30 N (Center)
Crimp size 4,06 Hex crimp (shield) acc. MIL22520/5-39(B)
Crimp size (pin) 1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
Einsteckkraft < 25 N
Lebensdauer > 1000 mating cycles
Leiterquerschnitt
Verriegelung Bayonett
Cable anchoring Jacket crimping
Material
Kontakte Brass (CuZn35Pb2), 0.2 µm AuCo (Center contact)
Einsatz PTFE
Gehäuse Brass (CuZn39Pb3)
Gehäusebeschichtung Optalloy®
Umwelt
Temperaturbereich -30 °C to +85 °C
Contact crimpability Complies with IEC 60803 and IEC 60352-2

Zubehör

DIE-BNC-X
DIE-BNC-CS
DIE-R-BNC-PDC
DIE-R-BNC-PDC
hx-bnc
HX-BNC
HX-R-BNC
HX-R-BNC
