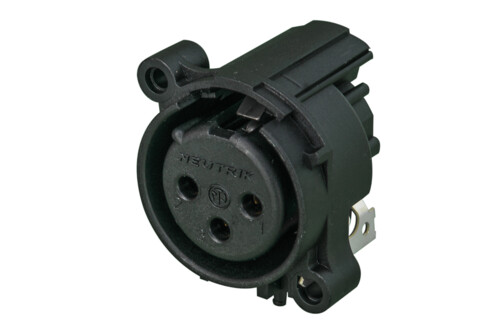

3 polige Chassisbuchse, Erdung: Gehäuse des Gegensteckers mit Pin 1 und Front Panel, horizontale Leiterplattenmontage, Rückhaltefeder anstatt Verriegelung
Günstigste XLR Chassis Serie im runden Plastikgehäuse zur Panelmontage. Frontplattenauschnitt und Leiterplatten Layout sind zu 100% mit der A Serie kompatibel. "Tulpenkontakt" mit hohem Kontaktdruck für höchste Beständigkeit. Entflammbarkeit UL94 HB. UL recognized component.
| Produkte | |
| Titel | NC3FAAH1-0 |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 6 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 6 A |
| Nennspannung | < 50 V |
| Erdungsoptionen | Pin 1 connected direct to front panel and connector shell, no separate ground contact |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Retention spring |
| Einbaurichtung | Rear mounting |
| Gehäuseform | A |
| Mounting | A-Screw |
| Material | |
| Kontakte | Bronze (CuSn6) |
| Verriegelungselement | Steel Ck67 |
| Gehäuse | Polyamide (PA 6.6 30 % GR) |
| Umwelt | |
| Zulassungen | UL |
| Entflammbarkeit | UL 94 HB |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
