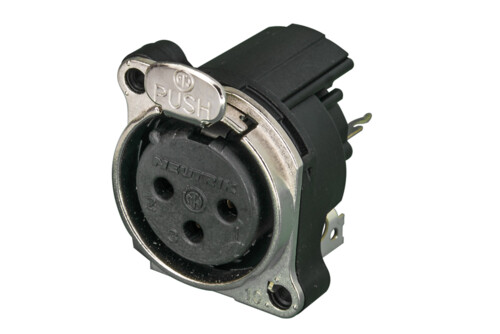

NC3FBV1
3 polige Chassisbuchse mit Metallflansch, Erdung: Gehäuse des Gegensteckers mit Pin 1 und Front Panel, vertikale Leiterplattenmontage
Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.
Features & Benefits
- Kleinster XLR Einbaustecker, höchste Packdichte
- Metallring für einen rundum Massekontakt für beste EMI und HF Schirmung
- Female Tulpenkontakte
- Gehäuse Entflammbarkeit UL94V-0
Downloads
Technische Informationen
Produkte | |
---|---|
Titel | NC3FBV1 |
Verbindungstyp | XLR |
Geschlecht | female |
Elektrisch | |
---|---|
Kapazität zwischen Kontakten | ≤ 4 pF |
Durchgangswiderstand | ≤ 6 mΩ |
Durchschlagsfestigkeit | 1,5 kVdc |
Isolationswiderstand | > 10 GΩ (initial) |
Nennstrom pro Kontakt | 6 A |
Nennspannung | < 50 V |
Erdungsoptionen | Pin 1 connected direct to front panel and connector shell, no separate ground contact |
Mechanische Daten | |
---|---|
Einsteckkraft | ≤ 20 N |
Aussteckkraft | ≤ 20 N |
Lebensdauer | > 1000 mating cycles |
Leiterquerschnitt | |
Anschlussart | vertical PCB mount |
Verriegelung | Latch lock |
Einbaurichtung | Rear mounting |
Gehäuseform | B |
Mounting | B-Screw |
Material | |
---|---|
Kontakte | Bronze (CuSn6) |
Einsatz | Polyamide (PA 6.6 30 % GR) |
Verriegelungselement | Steel Ck67 |
Verriegelungselement Beschichtung | Nickel |
Ring | Zinc diecast (ZnAl4Cu1) |
Flange | Metal |
Umwelt | |
---|---|
Zulassungen | UL |
Entflammbarkeit | UL 94 V-0 |
Normenkompatibilität | IEC 61076-2-103 |
Schutzklasse | IP 40 |
Lötbarkeit | Complies with IEC 68-2-20 |
Temperaturbereich | -30 °C to +80 °C |
Zubehör
audio

B-SCREW-1-8
TAPTITE® Schneidschraube M2.5 DIN 7500 für die B-Serie, Nickel
audio

CAS-DUMMY
Der dummyPLUG Koffer beinhaltet eine Auswahl an dummyPLUGs
audio

NDF
dummyPLUG XLR Einbaubuchsen
audio

SCF
Staubschutzkappen für Einbaubuchsen
audio

SFAV
Gummirahmen für Luftdichte Verbindung zwischen Frontplatte und hinterer vertikaler Leiterplatte, für vertikale A und B Serie
