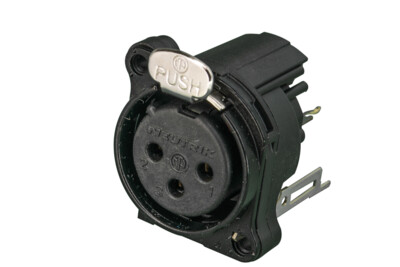

3 polige Chassisbuchse mit schwarzverchromtem Metallflansch, Erdung: separater Erdungskontakt mit dem Gehäuse des Gegensteckers und Front Panel, vertikale Leiterplattenmontage
Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.
| Produkte | |
| Titel | NC3FBV2-B |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 6 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 6 A |
| Nennspannung | < 50 V |
| Erdungsoptionen | Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1 |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | |
| Anschlussart | vertical PCB mount |
| Verriegelung | Latch lock |
| Einbaurichtung | Rear mounting |
| Gehäuseform | B |
| Mounting | B-Screw |
| Material | |
| Kontakte | Bronze (CuSn6) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Verriegelungselement | Steel Ck67 |
| Ring | Zinc diecast (ZnAl4Cu1) |
| Flange | Black chromium |
| Umwelt | |
| Zulassungen | UL |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
