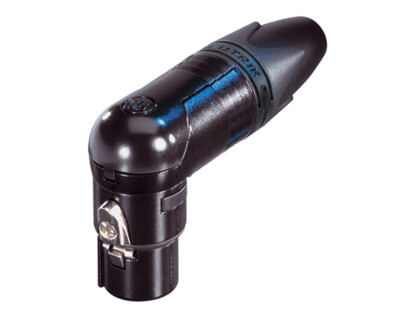

3-polige Winkelkabelbuchse, schwarz verchromtes Gehäuse, Gold beschichtete Kontakte
Die RX Serie ist die rechtwinklige Version der XX Kabelstecker Serie. Der Nachfolger der RC Serie bietet verschiedene neue Features, die den Stecker noch verlässlicher machen. Die Kabelstecker sind nun einfacher zu Montieren, die Kontakte sind noch robuster und auch die Kabelzugentlastung wurde verbessert.
Outlet Positions
| Produkte | |
| Titel | NC3FRX-B |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 3 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 2 GΩ (initial) |
| Nennstrom pro Kontakt | 16 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Kabeldurchmesser | 3.5 - 8.0 mm |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 2.5 mm² |
| Leiterquerschnitt | max. 14 AWG |
| Anschlussart | Solder contacts |
| Verriegelung | Latch lock |
| Material | |
| Knickschutz | Polyurethan |
| Kontaktbeschichtung | 0.2 µm Au hard alloy over 2 µm Ni |
| Kontakte | Bronze (CuSn8) |
| Einsatz | Polyamide (PA66) |
| Verriegelungselement | Zinc diecast (ZnAl4Cu1) / Ck 67 (spring) |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Black chromium |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
