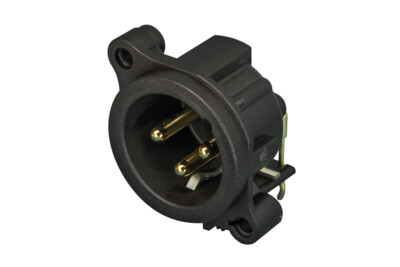

3 poliger Chassisstecker, Erdung: Masse Kontakt verbunden mit Steckergehäuse, jedoch nicht mit Frontplatte und Pin 1, horizontale Leiterplatten-Version
Einbaustecker nach dem neuesten Stand der Technik im runden Plastikgehäuse zur Panelmontage.
Diese Stecker mit kleinstem Einbaumass bieten eine sehr hohe Packdichte (23 mm zwischen den Steckerzentren), hartvergoldete Kontakte und polierte Kontaktpunkte. UL recognized component.
| Produkte | |
| Titel | NC3MAH-0 |
| Verbindungstyp | XLR |
| Geschlecht | male |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 6 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 6 A |
| Nennspannung | < 50 V |
| Erdungsoptionen | Ground contact connected to shell ground, but not to chassis and Pin 1 |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Verriegelungskraft | > 20 separating force N |
| Leiterquerschnitt | |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Latch lock |
| Einbaurichtung | Rear mounting |
| Gehäuseform | A |
| Mounting | A-Screw |
| Material | |
| Kontakte | Brass (CuZn39Pb3) |
| Gehäuse | Polyamide (PA 6.6) |
| Umwelt | |
| Zulassungen | UL |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
