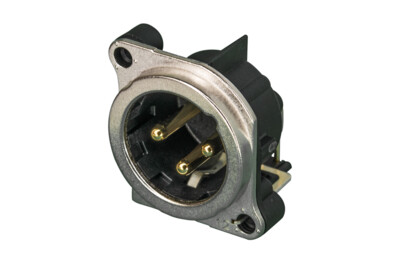

3 poliger Chassisstecker, Erdung: Separater Massekontakt mit dem Gehäuse des Gegensteckers und Front Panel, Stahl Verriegelungselement, horizontale Leiterplattenmontage
Die B Serie ist der A Serie sehr ähnlich. Der Unterschied besteht in einem Metallring an der Frontseite, zur besten Masseverbindung zur Frontplatte. Der Rundum Massekontakt stellt einen Schirm gegen EMI Störungen dar. UL recognized component.
| Produkte | |
| Titel | NC3MBH |
| Verbindungstyp | XLR |
| Geschlecht | male |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 6 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 6 A |
| Nennspannung | < 50 V |
| Erdungsoptionen | yes , separate ground contact connected to mating connector shell and front panel, no connection to Pin 1 |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Latch lock |
| Einbaurichtung | Rear mounting |
| Gehäuseform | B |
| Mounting | B-Screw |
| Material | |
| Kontaktbeschichtung | 0.2 µm AuCo over 2µm NiP15 (Tribor®) |
| Kontakte | Brass (CuZn35Pb2) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Verriegelungselement | Ck 67 steel, treated |
| Ring | Zinc diecast (ZnAl4Cu1), gal Ni |
| Umwelt | |
| Zulassungen | UL |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
