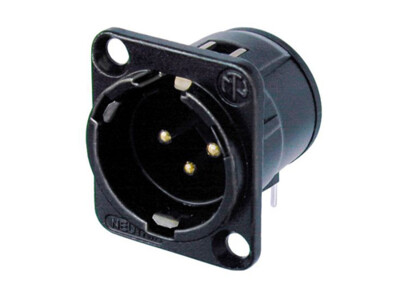

3 poliger Chassisstecker, horizontale Leiterplattenmontage, schwarz-verchromtes Gehäuse, Gold beschichtete Kontakte
XLR Chassis im einheitlichen D-Metallgehäuse zur Leiterplattenmontage. Für einfacheres Anschliessen lässt sich der Einsatz aus dem Gehäuse nehmen. UL recognized component.
| Produkte | |
| Titel | NC3MD-H-B |
| Verbindungstyp | XLR |
| Geschlecht | male |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 5 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 6 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Latch lock |
| Einbaurichtung | Rear mounting |
| Gehäuseform | D |
| Material | |
| Kontaktbeschichtung | 0.2 µm Au hard alloy over 2 µm Ni |
| Kontakte | Brass (CuZn35Pb2) |
| Einsatz | PA66 |
| Verriegelungselement | Steel Ck67 |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Black chromium |
| Umwelt | |
| Zulassungen | UL |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
