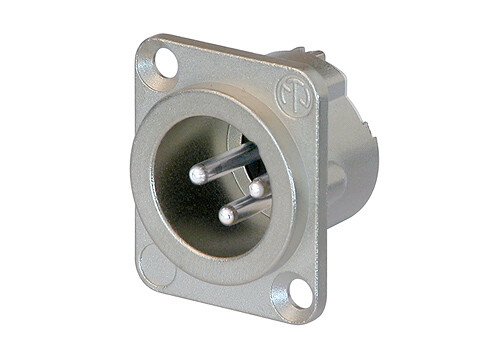

3 poliger Chassisstecker, Crimpanschlüsse (Standard B-Crimp), vernickeltes Gehäuse, Silber beschichtete Kontakte
Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet. Eine ideale Paarung entsteht durch die Kombination mit dem EMC XLR Kabelstecker.
| Produkte | |
| Titel | NC3MD-LX-HA |
| Verbindungstyp | XLR |
| Geschlecht | male |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 5 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 1 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | 0.22 - 0.34 mm² |
| Leiterquerschnitt | 24 - 22 AWG |
| Anschlussart | Crimp contacts |
| Verriegelung | Latch lock |
| Gehäuseform | D |
| Material | |
| Kontaktbeschichtung | 1 µm Ag |
| Kontakte | Brass (CuZn35Pb2) |
| Einsatz | Polyamide (PA66) |
| Verriegelungselement | Steel Ck67 |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Nickel |
| Umwelt | |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Temperaturbereich | -30 °C to +80 °C |
