*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NC4FDM3-H-1

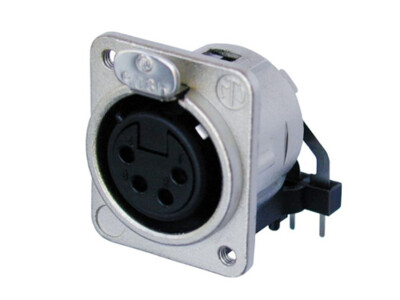

4 polige Chassisbuchse, horizontale Leiterplattenmontage, vernickeltes Gehäuse, Silber beschichtete Kontakte, M3 Gewinde
Einheitliches D-Metallgehäuse zur Panelmontage. UL recognized component.
| Produkte | |
| Titel | NC4FDM3-H |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 7 pF |
| Durchgangswiderstand | ≤ 5 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 10 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | |
| Anschlussart | Horizontal PCB mount |
| Verriegelung | Latch lock |
| Einbaurichtung | Rear mounting |
| Gehäuseform | D |
| Mounting | Mounting holes with M3 threads |
| Material | |
| Kontaktbeschichtung | 2 µm Ag over 2 µm Ni |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | Polyamide (PA66) |
| Verriegelungselement | Steel Ck67 |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Nickel |
| Umwelt | |
| Zulassungen | UL |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
