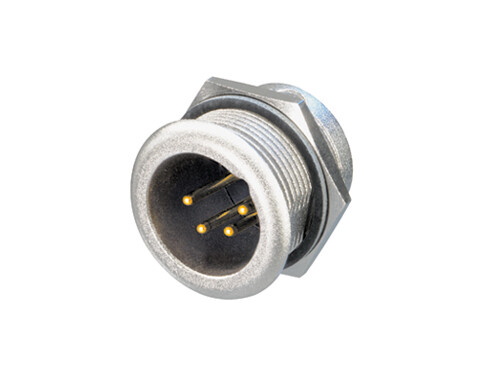

NC4MPR-HD
Strapazierfähiger, wasserdichter, 4-poliger XLR Einbaustecker für den Ausseneinsatz, wasserdichte Anwendungen und zahlreiche industrielle Anwendungen.
Auswahl Themen
Features & Benefits
Downloads
Technische Informationen
Zubehör
Features & Benefits
- Staub- und Wasserdichtheit:
- IP67 in Verbindung mit HD-Kabelstecker NC4FXX-HD-D - - IP65 in Verbindung mit TOP-Kabelstecker NC4FX-TOP
- Dichtungsring für wasserdichte Panel Montage
- Gold beschichtete Kontakte
- Inklusive Befestigungsschraube
Technische Informationen
| Produkte | |
| Titel | NC4MPR-HD |
| Verbindungstyp | XLR |
| Geschlecht | male |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 7 pF |
| Durchgangswiderstand | ≤ 5 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 10 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Aussteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 1.5 mm² |
| Leiterquerschnitt | max. 16 AWG |
| Anschlussart | Solder contacts |
| Verriegelung | Latch lock |
| Einbaurichtung | Front mounting |
| Gehäuseform | P |
| Material | |
| Kontaktbeschichtung | 0.2 µm Au over 2 µm Ni |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Verriegelungselement | Steel Ck67 |
| Dichtung | Tesnit® |
| Gehäuse | Brass (CuZn39Pb3) |
| Gehäusebeschichtung | Nickel |
| Umwelt | |
| Entflammbarkeit | UL 94 HB |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 65 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
