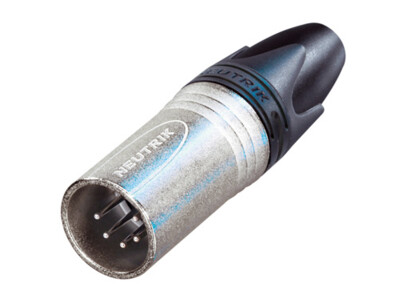

5-poliger Kabelstecker mit vernickeltem Gehäuse und Silber beschichteten Kontakten.
Die XX Serie ist die nächste Generation des weltweit akzeptierten Standards von XLR Kabelsteckern. Der Nachfolger der X Serie bietet verschiedene neue Features, die den Stecker noch verlässlicher machen. Die Kabelstecker sind nun einfacher zu montieren, die Kontakte sind noch robuster und auch die Kabelzugentlastung wurde verbessert.
Produkte | |
Titel | NC5MXX |
Verbindungstyp | XLR |
Geschlecht | male |
Elektrisch | |
Kapazität zwischen Kontakten | ≤ 7 pF |
Durchgangswiderstand | ≤ 3 mΩ |
Durchschlagsfestigkeit | 1,5 kVdc |
Isolationswiderstand | > 10 GΩ (initial) |
Nennstrom pro Kontakt | 7,5 A |
Nennspannung | < 50 V |
Mechanische Daten | |
Kabeldurchmesser | 3.5 - 8.0 mm |
Einsteckkraft | ≤ 20 N |
Aussteckkraft | ≤ 20 N |
Lebensdauer | > 1000 mating cycles |
Leiterquerschnitt | max. 1.0 mm² |
Leiterquerschnitt | max. 18 AWG |
Anschlussart | Solder contacts |
Verriegelung | Latch lock |
Material | |
Knickschutz | Polyurethan |
Kontaktbeschichtung | 2 µm Ag over 2 µm Ni |
Kontakte | Brass (CuZn39Pb3) |
Einsatz | Polyamide (PA 66) |
Verriegelungselement | Zinc diecast (ZnAl4Cu1) |
Gehäuse | Zinc diecast (ZnAl4Cu1) |
Gehäusebeschichtung | Nickel |
Zugentlastung | Polyacetal (POM) |
Umwelt | |
Entflammbarkeit | UL 94 V-0 |
Normenkompatibilität | IEC 61076-2-103 |
Schutzklasse | IP 40 |
Lötbarkeit | Complies with IEC 68-2-20 |
Temperaturbereich | -30 °C to +80 °C |
