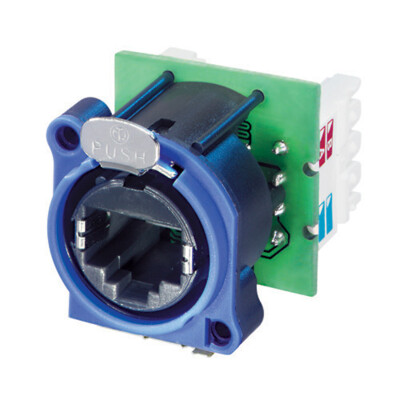

RJ45 Chassisbuchse im A-Serien-Kunststoffgehäuse, Schneid-Klemmtechnik-Anschluss Typ 110, max. Frontplattenstärke 3 mm. Montageschrauben inklusive.
Die etherCON Serie ist ein robustes und verriegelbares RJ45 Steckersystem, das für ProAudio-, Video- und Licht-Netzwerkapplikationen konzipiert ist. Die Einbaubuchsen sind so geformt, dass sie in standardisierte Entertainment-Industrie-Panels passen.
Die A-Serie im Plastik Gehäuse ist die platzsparendste und günstigste Variante.
Achtung! Nicht kompatibel mit dem CAT6 Kabelstecker NE8MC6-MO und den Kabeln NKE6S*.
Produkte | |
Titel | NE8FAV-Y110 |
Geschlecht | female |
Elektrisch | |
Durchgangswiderstand | < 50 mΩ |
Durchschlagsfestigkeit | 1 kVdc |
Frequenzbereich | 1 - 100 MHz |
Isolationswiderstand | > 0.5 GΩ |
Nennstrom pro Kontakt | 1,5 A |
Nennspannung | ≤ 57 V |
Transmission performance | CAT5e acc. to TIA/EIA 568C channel specifications CLASS D acc. to ISO/IEC 11801 channel specifications |
Power over Ethernet | PoE type 3 class 6 (60W) acc. IEEE 802.3bt |
Mechanische Daten | |
Einsteckkraft | ≤ 20 N |
Aussteckkraft | ≤ 20 N |
Lebensdauer | > 1000 mating cycles |
Frontplattenstärke | max. 3 mm 0.12' |
Leiterquerschnitt | 0.14 - 0.5 mm² |
Leiterquerschnitt | 26 - 20 AWG |
Anschlussart | IDC 110 punch down terminals |
Verriegelung | Latch lock |
Einbaurichtung | Rear mounting |
Gehäuseform | A |
Mounting | A-Screw |
Material | |
Kontaktbeschichtung | 0.2 µm Au over Ni plating |
Kontakte | Bronze (CuSn8) |
Einsatz | PBTP 15 % GR |
Gehäuse | PBTP 15 % GR |
Zugentlastung | CuZn35Pb2, Tin plated |
Umwelt | |
Entflammbarkeit | UL 94 V-0 |
Temperaturbereich | -30 °C to +80 °C |
Standard compliance | ISO/IEC 11801-1 Ed. 1.0 (2017-11) IEC 60603-7-3 Ed.2.0 (2010-04) IEC 60512-99-002 Ed.2.0 (2022-01) IEC 60512-9-3 (2011-06) |
