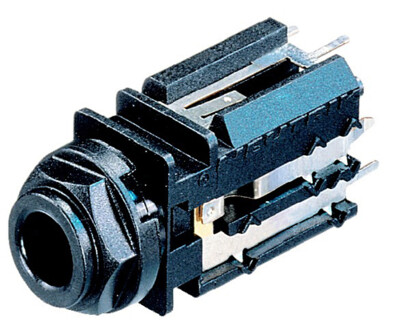

NJ2FD-V
Nicht schaltbare mono Klinkenbuchse (T/S)
Vertikale 6.35 mm Klinkenbuchse in A-Gauge Version mit Gold beschichteten Kontakten und einzigartiger Schnellmontagemutter für eine schnelle Panelmontage.
Auswahl Themen
Features & Benefits
Downloads
Technische Informationen
Zubehör
Features & Benefits
- Kompaktes, robustes Plastikgehäuse gewährleistet mechanische und elektrische Zuverlässigkeit
- Schnellmontage-Mutter-System mit einer einschnappenden Mutter reduziert die Montagezeit enorm
- Zugentlastung durch ein spezielles Felderelement, unabhängig von den Kontakten
- Passend für Klinkenstecker gemäss EIA RS-453
Technische Informationen
| Produkte | |
| Titel | NJ2FD-V |
| Verbindungstyp | Jack |
| Geschlecht | female |
| Elektrisch | |
| Durchgangswiderstand | < 10 mΩ (initial) |
| Durchschlagsfestigkeit | 1 kVdc |
| Isolationswiderstand | ≥ 1 GΩ @ 500 V dc |
| Nennstrom pro Kontakt | 3 A |
| Mechanische Daten | |
| Einsteckkraft | < 20 N |
| Aussteckkraft | < 8 N |
| Lebensdauer | > 10000 mating cycles |
| Frontplattenstärke | 1.2 - 1.5 mm (0.047' - 0.06') |
| Leiterquerschnitt | |
| Anschlussart | vertical PCB mount |
| Verriegelung | Retention spring |
| Einbaurichtung | Rear mounting |
| Gehäuseform | 12 mm |
| Cap opening torque | 25 N cm / 9.84 N in |
| Material | |
| Abdeckkappe/Mutter/Unterlagsscheibe | Polyacetal (POM) |
| Kontaktbeschichtung | 0.2 µm Au |
| Kontakte | Bronze (CuSn6) |
| Gehäuse | Polyamide (PA 6.6 30 % GR) |
| Umwelt | |
| Normenkompatibilität | EIA RS 453, IEC 60603-11 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -25 °C to +70 °C |
