4-kanal Glasfasersystem, verbesserte Biegeleistung aufgrund eines neuen Glasfaseraufbaus, schwarz-matter Kabel-Mantel, verfügbar in Single- und Multimode (PC oder APC).
Neben extremen Anwendungen gibt es auch einen Bedarf für erstklassige Glasfaserverbindungen für Anwendungen wie z.B. Patchen oder permanente Installationen. Bei solchen Anwendungen muss man auf Kosten achten und eine Schutzklappe ist nicht nötig. Der opticalCON QUAD LITE bietet höchste Leistung und ein kosteneffizientes, kompaktes und leichtes Design. Er ist vollständig mit der Standard opticalCON QUAD Einbaubuchse kompatibel.

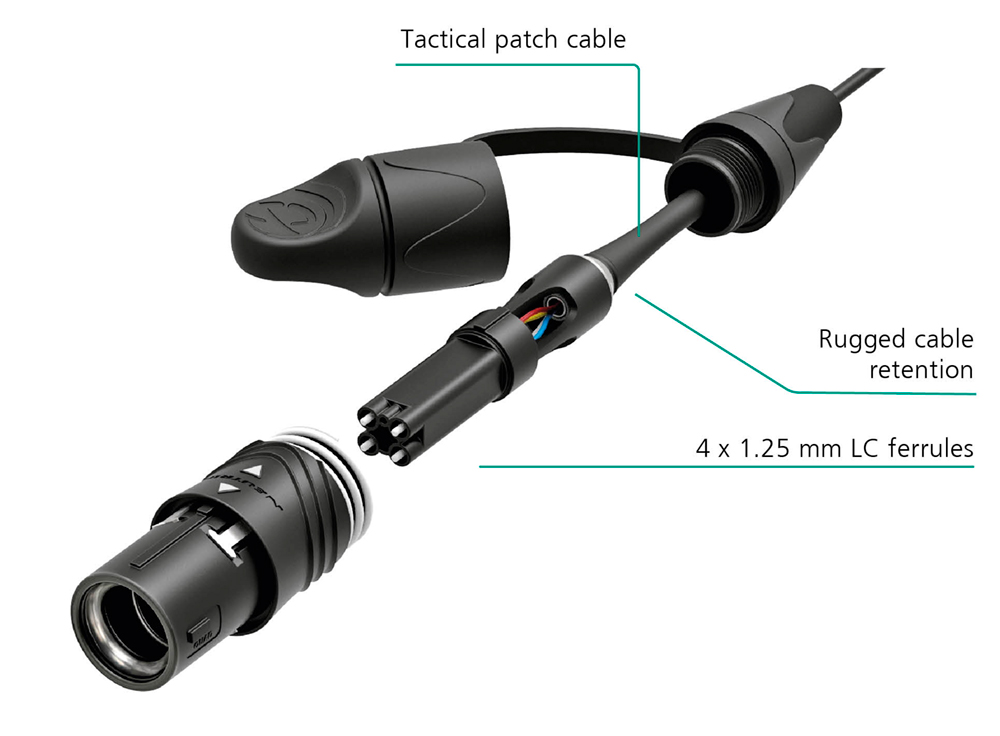

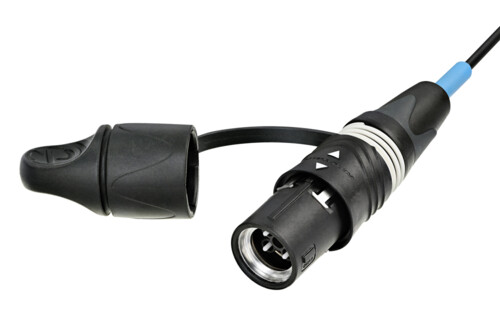

Der opticalCON QUAD LITE Kabelstecker bietet eine 1,25 mm Standard Glasfaserferrule in einem robusten Kunststoffgehäuse. Er verfügt über einen gefederten Push-Pull Verriegelungsmechanismus und die bewährte opticalCON Kabelzugentlastung mit Aramid Yarn. Der Kabelstecker ist vormontiert und ist nicht als Einzelteil erhältlich. Das assemblierte Kabel wird in einer Vielzahl von Längen angeboten.

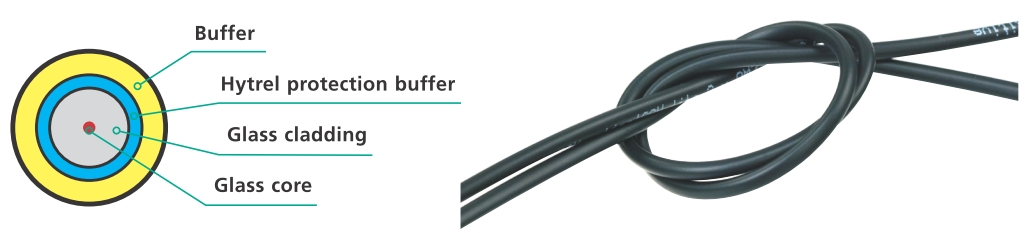

Herkömmliche Patchkabel sind sehr sensibel in Bezug auf Unterschreiten des Mindestbiegeradius und erhöhten Querdruckbelastungen. Hierzu beinhaltet der spezielle Glasfaseraufbau von Neutriks taktilem Patchkabel eine zusätzliche Polymerschicht, was eine vereinfachte Handhabung bei minimalem Biegeradius und erhöhtem Querdruck ermöglicht. Neutriks "Tactical" Patchkabel ist die richtige Wahl für permanente bzw. temporäre Anwendungen.
Produkte | |
Titel | opticalCON QUAD LITE |
Verbindungstyp | opticalCON |
Geschlecht | male |
Mechanische Daten | |
Kabel Zugentlastung | > 250 N |
Einsteckkraft | < 45 N |
Aussteckkraft | < 45 N |
Lebensdauer (typ.) | 2500 mating cycles |
Leiterquerschnitt | |
Verriegelung | Push-Pull |
Material | |
Knickschutz | Rubber (EPDM) |
Spannhülse | Polyamide (PA 6) & Thermoplastic elastomer (TPU) |
Einsatz | PBT |
Gehäuse | PBT |
Zugentlastung | CuZn36 Pb3 (Brass) |

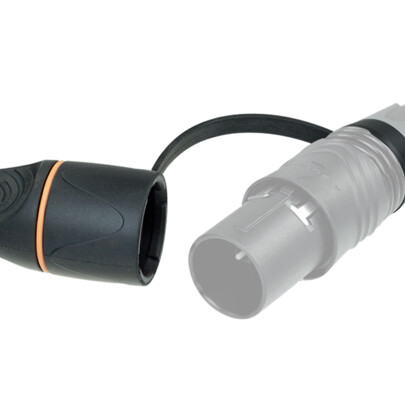

Dust protection cap | Rubber (EPDM) |
Umwelt | |
Temperaturbereich | -40 °C to +70 °C |
Optical wiring | ISO / IEC 11801 |
Protection class | in mated condition IP65 |
Optische Daten | |
Einfügedämpfung | < 0.45 dB / connection |
Optical connector | 1.25 mm ceramic ferrule (PC and APC) |
Optische Rückflussdämpfung | > 50 dB (PC) > 60 dB (APC) |
Mobile Kabel | |
Farbe | black, matte |
Kerndurchmesser | Single mode 9 µm, Multimode 50 µm |
Hülsendurchmesser | 125 µm PVC |
Minimaler Biegeradius | 3.5 cm |
Anzahl der Fasern | 4 |
Zugentlastung | Aramid yarn |
Gewicht | 14 kg/km |
Overal diameter | 3.5 mm |
