In Bezug auf das erneute Aufwickeln des ppticalCON Kabel ist es wichtig, den minimalen Wickeldurchmesser zu beachten. Unterschreitung des erforderlichen Mindestdurchmesser reduziert signifikant die Lebensdauer und Leistung der verwendeten Glasfaserkabel.
Stellen Sie sicher, dass die Dimension der verwendeten Trommel dem Biegeradius des Kabels entspricht.

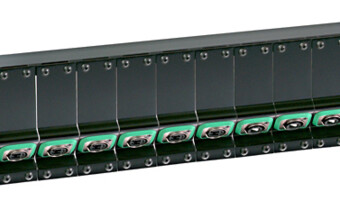

Durch die einfache Verwendung einer Breakout Box oder eines Z-Panel kann man die Fasern des opticalCON ^MTP oder QUAD aufsplitten. Durch die D-Form Ausnehmung im Panel kann diese individuell mit verschiedenen Neutrik Einbausteckverbinder konfiguriert werden.
Durch die einfache Verwendung einer Breakout Box oder eines Z-Panel kann man die Fasern des opticalCON ^MTP oder QUAD aufsplitten. Durch die D-Form Ausnehmung im Panel kann diese individuell mit verschiedenen Neutrik Einbausteckverbinder konfiguriert werden.
Bestimmte OEM–Hersteller verwenden 62,5 µm Transceiver für Produkte wie Mischpulte oder Stageboxen. Um zusätzliche Dämpfungen Aufgrund unterschiedlicher Kerndurchmessern der Glasfaserkabel zu vermeiden, sollten generell 50 µm Kabel bei multimode Anwendungen verwendet werden. Hierzu ergibt sich eine zusätzliche Dämpfung von ca. 2dB bei der Übergangsstelle 62.5 µm und 50 µm.
Die Verwendung von Breakout Kabel um Endgeräte wie Verstärker, Mischpulte usw. in bestehende Glasfaser-Systeme zu implementieren ist eine häufige und praktische Lösung bei vielen Anwendungen. Neben den Vorteilen hat die Verwendund von Breakout Kabel auch einige Nachteile, wenn es um die Verlängerund von Vorlaufzeit für Reparaturen, Kosten und Flexibilität geht. Aufgrund dieser Punkte, empfehlen wir, ein zusätzliches 1RU-Panel mit opticalCON Chassis, um die End-Gerät mit einem normalen Patch-Kabel anzuschließen.
opticalCON Steckverbinder sind für IN / OUTDOOR-Anwendung unter rauen Umgebungsbedingungen konzipiert. Die Ergebnisse des Lebensdauertests1 ergaben bei 500 Steckzyklen der opticalCON Kabelstecker keinerlei wesentliche Leistungsreduzierung. Darüber hinaus wurde ein 24 stündiger Lebensdauertest mit 5.000 Steckzyklen durchgeführt, welcher ebenso ohne wesentliche Leistungsreduzierung verlief. (Detaillierte Informationen siehe „opticalCON Technical Paper“).
Aufgrund der Erfahrungen unserer Kunden empfehlen wir, die Neutrik AG, die Wartung der opticalCON Produkte (Fiber-Kabel, Chassis-Stecker, Kupplungen, etc.) in einem Interval2 von 6 Monaten.
1…Lebensdauertest unter Laborbedingungen durchgeführt
2…Empfehlung gilt für Broadcast-Anwendungen
Es Neutrik's höchstes Anliegen die Qualität bei allen Produkten zu garantieren. Aus diesem Grund ist es erforderlich an einem zertifizierten opticalCON Training teilzunehmen. Der erfolgreiche Abschluss dieses Trainings berechtigt den Teilnehmer opticalCON Steckverbinder, sowie das notwendige Equipment zu kaufen.
Weiter Schulungstermine finden Sie unter
Neutrik bietet eine effiziente Lösung für mobile Glasfaserkonfektion an – das Neutrik opticalCON Feldmontage Kit. Dieses Kit basiert auf vorpolierten Corning UniCam LC Steckverbinder und erlaubt die Feldmontage von Neutrik opticalCON Kabelsteckern, ohne zusätzliches Equipment.
*... Fusion Splicer nicht inkludiert
Aufgrund langjähriger Erfahrung in der LWL-Kabelkonfektionen sind Werte für die Einfüge- als auch für die Reflexionsdämpfung wie folgend definiert.
| Steckverbinder | Einfügedämpfung [dB] pro Verbindung | Reflxionsdämpfung [dB] pro Verbindung |
|
DUO / QUAD |
< 0.40 (Single-Mode PC) < 0.45 (Multi-Mode PC) |
> 50 > 50 |
|
MTP |
< 0.80 (Single-Mode APC) < 0.80 (Multi-Mode (PC) |
> 60 > 50 |
